Kit pasatechos marca propia inox con placa de aluminio para cubierta plana Ø 150 mm

Kit pasatechos marca propia inox con placa de aluminio para cubierta plana Ø150 mm

Aplicación en porches, casetas de jardín y ampliaciones

Este kit pasatechos está diseñado para instalar un sistema de evacuación de humos a través de una cubierta plana en porches, casetas de jardín, cobertizos, cabañas de madera y ampliaciones. El kit se utiliza cuando el conducto de humos debe atravesar el tejado en línea recta hacia el exterior. La placa de aluminio es adecuada para cubiertas planas con revestimientos como EPDM, betún o lámina bituminosa y proporciona un paso de tejado estable y con un acabado limpio.

Apto para estufas de leña, hornos de pizza e instalaciones exteriores

Con un diámetro de 150 mm, este kit de conducto de humos es adecuado para estufas de leña, hornos de pizza, barbacoas de exterior, estufas de carbón y estufas de gasóleo. Este diámetro se utiliza en aparatos de potencia media y es habitual en instalaciones de porches, casetas de jardín y ampliaciones.

Contenido estándar del kit pasatechos

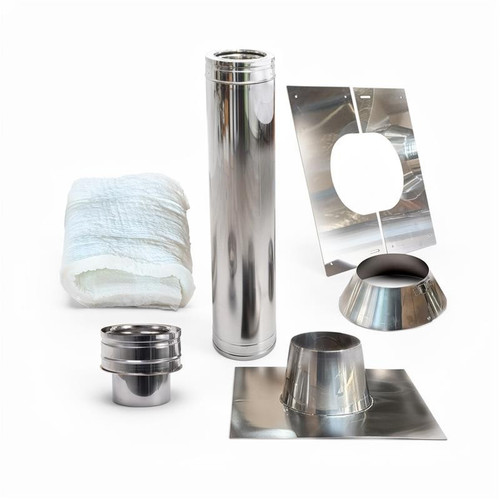

Este kit pasatechos incluye:

• Adaptador inferior para la transición de pared simple a doble pared de acero inoxidable
• Tubo de doble pared de acero inoxidable de 100 cm
• Placa de centrado de 0 a 30 grados
• Placa de aluminio y acero inoxidable para cubierta plana
• Collarín antilluvia adecuado para el diámetro exterior del conducto de humos
• Manta aislante para un sellado ignífugo en la zona del techo

¡Atención! Debe seleccionar siempre el sombrerete que desee. Puede elegir entre:

• Sombrerete antilluvia
• Sombrerete antiviento
• Sombrerete antiviento con apagachispas

Tubos opcionales de pared simple en acero inoxidable

El kit pasatechos se suministra sin componentes de pared simple. Dentro de la gama de productos de pared simple en acero inoxidable hay disponibles componentes compatibles que se conectan al adaptador inferior. Esto permite adaptar el conducto de humos a cada instalación y configuración. Esta gama de productos de pared simple en acero inoxidable cuenta con una garantía de 10 años.

Tubos de estufa de doble pared de acero inoxidable

Los tubos de estufa de doble pared de acero inoxidable de la marca propia están formados por un tubo interior de acero inoxidable 1.4404 y un tubo exterior de acero inoxidable 1.4404. Entre ambos tubos se encuentra una capa de aislamiento de lana cerámica de 25 mm con una densidad de compactación de 96 kg/m³. Esta construcción garantiza una evacuación segura de los humos y permite su instalación manteniendo una distancia mínima de 10 cm respecto a materiales combustibles. Todos los componentes de doble pared de la marca propia cuentan con una garantía de 10 años.

Montaje y sellado en cubiertas planas

La transición al conducto de humos de doble pared se realiza mediante el adaptador inferior. A partir de este punto se instala el conducto de humos aislado en dirección al tejado.

El tubo de doble pared atraviesa el tejado y se remata en el techo con la placa de centrado. Esta se instala alrededor del tubo y proporciona un acabado limpio del hueco por el que pasa el conducto. De este modo, tanto el tubo como la manta aislante permanecen correctamente en su lugar.

El collarín antilluvia se instala alrededor del tubo, justo por encima de la placa de tejado. Debe aplicarse un cordón de silicona resistente a altas temperaturas a lo largo del borde superior del collarín para conseguir una unión completamente estanca y evitar filtraciones de agua.

La manta aislante se utiliza para rellenar el espacio entre el tubo y el techo. La manta ayuda a reducir las corrientes de aire y evita la transmisión directa del calor a los materiales circundantes. De este modo se consigue un acabado seguro e ignífugo en la zona del techo.

Instalación de la placa de aluminio y acero inoxidable

La placa de aluminio y acero inoxidable es adecuada para cubiertas planas con una pendiente de entre 0 y 15 grados. Durante la instalación, la placa base debe integrarse con la cubierta existente. En cubiertas de EPDM, la lámina de EPDM debe adherirse sobre la placa base. En cubiertas bituminosas, el betún debe soldarse sobre la placa base. El tipo de cubierta determina el método de sellado. Solo una instalación correcta garantiza un paso de tejado estanco y duradero.

Disponible directamente en Chimeneas Online

Este kit pasatechos marca propia inox con placa de aluminio para cubierta plana Ø150 mm está disponible directamente en stock en Chimeneas Online. Si tiene dudas sobre el kit adecuado, el diámetro correcto o la instalación, puede ponerse en contacto con nosotros para recibir asesoramiento personalizado.
