Kit pasatechos premium negro con placa aluminio para cubierta plana Ø 80 mm

Kit de paso de tejado Premium negro Ø80 mm con tapajuntas de aluminio para tejado plano

Aplicación en porches, casetas de jardín y ampliaciones

Este kit de paso de tejado está diseñado para instalar un sistema de evacuación de humos a través de un tejado plano en porches, casetas de jardín, cobertizos, cabañas de madera y ampliaciones. El kit se utiliza cuando una estufa está instalada en una construcción exterior y el conducto de humos debe atravesar el tejado en línea recta. El tapajuntas de aluminio tiene un acabado negro mate y es adecuado para tejados planos con cubiertas de EPDM, betún o lámina bituminosa. De este modo se consigue un paso de tejado estable y limpio.

Apto para estufas de combustible líquido, estufas de pellets y estufas de leña pequeñas

Con un diámetro de 80 mm, este kit de conducto de humos es adecuado para estufas de combustible líquido, estufas de pellets y estufas de leña pequeñas de menor potencia. El kit se utiliza habitualmente en instalaciones compactas en porches y casetas de jardín donde no se necesita un conducto de humos de gran diámetro. Para estufas de mayor potencia se suele utilizar un diámetro superior.

Contenido estándar del kit de paso de tejado

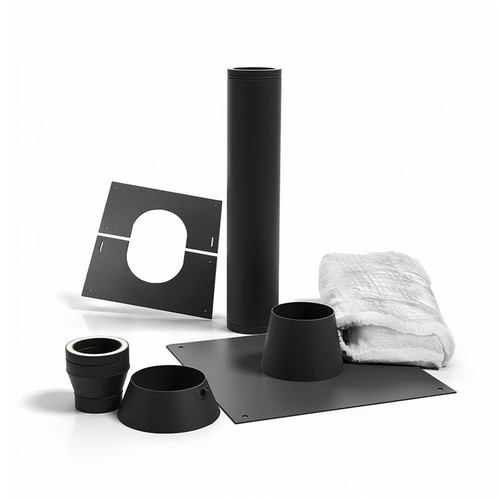

Este kit de paso de tejado incluye:

• Adaptador inferior para la transición de pared simple a doble pared de acero inoxidable en negro mate
• Tubo de doble pared de acero inoxidable de 100 cm en negro mate
• Placa de centrado de 0 a 30 grados en negro mate
• Tapajuntas de aluminio y acero inoxidable para tejado plano en negro mate
• Collarín antilluvia negro mate adecuado para un diámetro exterior de Ø130 mm
• Manta aislante para un sellado ignífugo en la parte interior del tejado

¡Atención! Debe seleccionar siempre el terminal de chimenea que desee. Puede elegir entre:

• Sombrerete antilluvia negro mate
• Sombrerete antiviento negro mate
• Sombrerete antiviento con apagachispas negro mate

Tubos opcionales de pared simple en acero inoxidable negro

El kit de paso de tejado se suministra de serie sin componentes de pared simple. Estos pueden añadirse opcionalmente desde la gama de productos de pared simple en negro compatible con este kit. Esto permite adaptar el conducto de humos a cada instalación y configuración. Los tubos negros de pared simple de Ø80 mm cuentan con una garantía de 10 años.

Tubos de estufa de doble pared de acero inoxidable

Los tubos de estufa de doble pared de acero inoxidable tienen un acabado negro mate RAL 9004 y están recubiertos con pintura en polvo. El tubo interior está fabricado en acero inoxidable AISI 316L y el tubo exterior en acero inoxidable AISI 304. Entre ambos tubos se encuentra una capa de aislamiento de lana de roca de 25 mm con una densidad de 170 kg/m³. Esta construcción limita el calentamiento de la superficie exterior del conducto de humos y permite su instalación manteniendo una distancia mínima de 5 cm respecto a materiales combustibles. Los componentes de doble pared cuentan con una garantía de 25 años.

Montaje y sellado en tejados planos

La transición de un tubo de estufa de pared simple al conducto de humos de doble pared se realiza mediante el adaptador inferior. Este componente constituye el inicio del conducto de humos aislado en dirección al tejado.

El tubo de doble pared atraviesa el tejado y se remata en la parte interior con la placa de centrado. Esta se instala alrededor del tubo, a la altura del hueco del tejado, y cierra la abertura de forma limpia. Además, mantiene correctamente en su lugar tanto el tubo como la manta aislante.

El collarín antilluvia se instala alrededor del tubo, justo por encima del tapajuntas. Debe aplicarse un cordón de silicona resistente a altas temperaturas a lo largo del borde superior del collarín para conseguir una unión completamente estanca y evitar filtraciones de agua.

La manta aislante se utiliza para rellenar el espacio entre el tubo y el techo. La manta rellena el hueco del tejado alrededor del tubo, ayuda a reducir las corrientes de aire y contribuye a conseguir un acabado ignífugo en la parte interior.

Instalación del tapajuntas de aluminio y acero inoxidable

El tapajuntas de aluminio es adecuado para tejados planos con una pendiente de entre 0 y 15 grados. Durante la instalación, la placa base debe integrarse con la cubierta existente. En tejados de EPDM, la lámina de EPDM debe adherirse sobre la placa base. En tejados bituminosos, el betún debe soldarse sobre la placa base. El tipo de cubierta determina el método de sellado. Solo una instalación correcta garantiza un paso de tejado estanco y duradero.

Disponible directamente en Chimeneas Online

Este kit de paso de tejado Premium negro Ø80 mm con tapajuntas de aluminio para tejado plano está disponible directamente en stock en Chimeneas Online. Si tiene dudas sobre el kit adecuado, el diámetro correcto o la instalación, puede ponerse en contacto con nosotros para recibir asesoramiento personalizado.
