Kit pasatechos premium inox con placa aluminio para cubierta inclinada Ø 175 mm

Kit de paso de tejado Premium de acero inoxidable Ø175 mm con tapajuntas de aluminio para tejado inclinado

Aplicación en porches, casetas de jardín y ampliaciones

Este kit de paso de tejado está diseñado para instalar un sistema de evacuación de humos a través de un tejado inclinado en porches, casetas de jardín, cobertizos, cabañas de madera y ampliaciones. El kit se utiliza cuando el conducto de humos debe atravesar el tejado hacia el exterior. El tapajuntas de aluminio es adecuado para tejados inclinados con cubiertas de EPDM, betún o lámina bituminosa y proporciona un paso de tejado estable y limpio.

Apto para estufas de leña, hornos de pizza y aparatos de mayor potencia

Con un diámetro de 175 mm, este kit de conducto de humos es adecuado para estufas de leña, hornos de pizza, barbacoas de exterior, estufas de carbón y estufas de gasóleo de potencia relativamente elevada. Este diámetro se utiliza en instalaciones que requieren una mayor capacidad de evacuación de humos, como estufas de mayor tamaño instaladas en porches, casetas de jardín y ampliaciones.

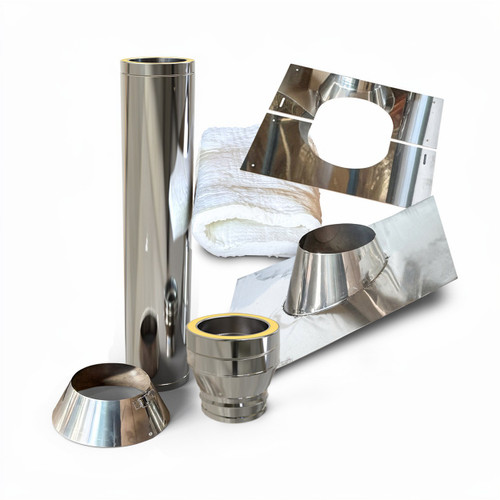

Contenido estándar del kit de paso de tejado

Este kit de paso de tejado incluye:

• Adaptador inferior para la transición de pared simple a doble pared de acero inoxidable
• Tubo de doble pared de acero inoxidable de 100 cm
• Placa de centrado de 0 a 30 grados
• Tapajuntas de aluminio y acero inoxidable para tejado inclinado
• Collarín antilluvia adecuado para el diámetro exterior del conducto de humos
• Manta aislante para un sellado ignífugo en la zona del techo

¡Atención! Debe seleccionar siempre el terminal de chimenea que desee. Puede elegir entre:

• Sombrerete antilluvia
• Sombrerete antiviento
• Sombrerete antiviento con apagachispas

Tubos opcionales de pared simple en acero inoxidable

El kit de paso de tejado se suministra sin componentes de pared simple. Dentro de la gama de productos de pared simple en acero inoxidable hay disponibles componentes compatibles que se conectan al adaptador inferior. Esto permite adaptar el conducto de humos a cada instalación y configuración. Toda la gama de productos de pared simple en acero inoxidable cuenta con una garantía de 25 años.

Tubos de estufa de doble pared de acero inoxidable

Los tubos de estufa de doble pared de acero inoxidable están formados por un tubo interior de acero inoxidable AISI 316L y un tubo exterior de acero inoxidable AISI 304. Entre ambos tubos se encuentra una capa de aislamiento de lana de roca de 25 mm con una densidad de 170 kg/m³. Esta construcción limita el calentamiento de la superficie exterior del conducto de humos y permite su instalación manteniendo una distancia mínima de 5 cm respecto a materiales combustibles. Todos los componentes de doble pared cuentan con una garantía de 25 años.

Montaje y sellado en tejados inclinados

La transición al conducto de humos de doble pared se realiza mediante el adaptador inferior. A partir de este punto se monta el conducto de humos aislado en dirección al tejado.

El tubo de doble pared atraviesa el tejado y se remata en el techo con la placa de centrado. Esta se instala alrededor del tubo y proporciona un acabado limpio del hueco por el que pasa el conducto. Además, mantiene correctamente en su lugar tanto el tubo como la manta aislante.

El collarín antilluvia se instala alrededor del tubo, justo por encima del tapajuntas. Debe aplicarse un cordón de silicona resistente a altas temperaturas a lo largo del borde superior del collarín para conseguir una unión completamente estanca y evitar filtraciones de agua.

La manta aislante se utiliza para rellenar el espacio entre el tubo y el techo. Ayuda a reducir las corrientes de aire y evita la transmisión directa del calor a los materiales circundantes. De este modo se consigue un acabado seguro e ignífugo en la zona del techo.

Instalación del tapajuntas de aluminio y acero inoxidable

El tapajuntas de aluminio y acero inoxidable es adecuado para tejados inclinados con una pendiente de entre 15 y 35 grados. Durante la instalación, la placa base debe integrarse con la cubierta existente. En tejados de EPDM, la lámina de EPDM debe adherirse sobre la placa base. En tejados bituminosos, el betún debe soldarse sobre la placa base. El tipo de cubierta determina el método de sellado. Solo una instalación correcta garantiza un paso de tejado estanco y duradero.

Disponible directamente en Chimeneas Online

Este kit de paso de tejado Premium de acero inoxidable Ø175 mm con tapajuntas de aluminio para tejado inclinado está disponible directamente en stock en Chimeneas Online. Si tiene dudas sobre el kit adecuado, el diámetro correcto o la instalación, puede ponerse en contacto con nosotros para recibir asesoramiento personalizado.
