Kit pasatechos Premium inox con placa aluminio para cubierta inclinada Ø 80 mm

Kit de paso de tejado Premium de acero inoxidable Ø80 mm con tapajuntas de aluminio para tejado inclinado

Aplicación en porches, casetas de jardín y ampliaciones

Este kit de paso de tejado está diseñado para instalar un conducto de evacuación de humos a través de un tejado inclinado en porches, casetas de jardín, cobertizos, cabañas de madera y ampliaciones. El kit se utiliza cuando una estufa está instalada en una de estas construcciones y el conducto de humos debe atravesar el tejado con inclinación hacia el exterior. El tapajuntas de aluminio es apto para tejados inclinados con cubiertas de EPDM, betún o lámina bituminosa, proporcionando un paso de tejado limpio, estable y estanco.

Apto para estufas de pellets, estufas de combustible líquido y pequeñas estufas de leña

Con un diámetro de 80 mm, este kit de conducto de humos es adecuado para estufas de combustible líquido, estufas de pellets y pequeñas estufas de leña de baja potencia. Se utiliza principalmente en estufas compactas instaladas en porches y casetas de jardín, donde no se requiere un conducto de gran diámetro. Para estufas de leña de mayor potencia u otros aparatos de mayor rendimiento, normalmente será necesario un diámetro superior.

Contenido estándar del kit de paso de tejado

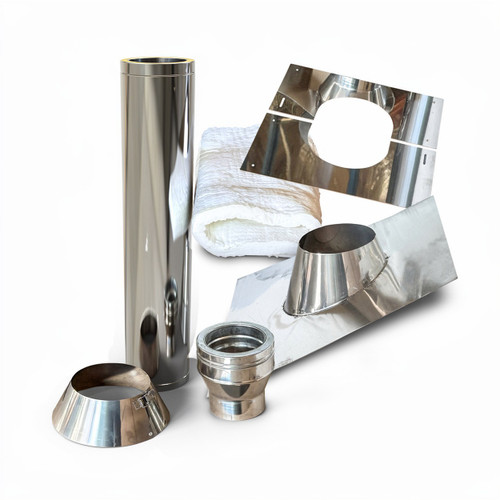

Este kit de paso de tejado incluye:

• Adaptador inferior para la transición de tubo de pared simple a conducto de doble pared de acero inoxidable
• Tubo de doble pared de acero inoxidable de 100 cm
• Placa de centrado de 0 a 30 grados
• Tapajuntas de aluminio y acero inoxidable para tejado inclinado
• Collarín antilluvia para diámetro exterior Ø130 mm
• Manta aislante para un sellado ignífugo en la parte interior del tejado

¡Atención! Debe seleccionar siempre el terminal de chimenea que desee. Puede elegir entre:

• Sombrerete antilluvia
• Sombrerete antiviento
• Sombrerete antiviento con apagachispas

Tubos opcionales de pared simple en acero inoxidable

El kit de paso de tejado se suministra sin los componentes de pared simple. Estos pueden añadirse opcionalmente dentro de la gama de tubos de pared simple compatible con este kit, permitiendo adaptar el conducto de humos a la instalación y a la configuración deseada.
Los tubos de pared simple de esta gama cuentan con una garantía de 25 años.

Los tubos de doble pared de acero inoxidable

Los tubos de doble pared de acero inoxidable están formados por un tubo interior de acero inoxidable AISI 316L y un tubo exterior de acero inoxidable AISI 304. Entre ambos tubos se encuentra una capa de aislamiento de lana de roca de 25 mm con una densidad de 170 kg/m³. Esta construcción limita el calentamiento de la superficie exterior del conducto y permite instalarlo manteniendo una distancia mínima de 5 cm respecto a materiales combustibles. Los tubos de doble pared de acero inoxidable cuentan con una garantía de 25 años.

Montaje y sellado en tejados inclinados

La transición entre el tubo de estufa de pared simple y el conducto de humos de doble pared se realiza mediante el adaptador inferior. Esta pieza se coloca sobre el tubo de pared simple y constituye el inicio del conducto de humos aislado hacia el tejado.

El tubo de doble pared atraviesa el tejado y se remata de forma limpia con la placa de centrado. Esta placa se instala contra el techo alrededor del tubo para proporcionar un acabado estético y uniforme. Además, ayuda a mantener correctamente en su lugar tanto el tubo como la manta aislante.

El collarín antilluvia suministrado se instala alrededor del tubo, justo por encima del tapajuntas. Para garantizar una unión completamente estanca, debe aplicarse un cordón de silicona resistente a altas temperaturas a lo largo del borde superior del collarín. De este modo se evita que el agua de lluvia pueda filtrarse por el exterior del tubo.

La manta aislante se utiliza para rellenar el espacio alrededor del tubo en el punto donde atraviesa el techo. Rellena el hueco existente alrededor del tubo, ayuda a reducir las corrientes de aire y evita que el calor se transmita directamente a los materiales circundantes. De esta forma se consigue un acabado limpio y resistente al fuego en la parte interior del paso de tejado.

Instalación del tapajuntas de aluminio y acero inoxidable

El tapajuntas de aluminio es adecuado para tejados inclinados con una pendiente de entre 15 y 35 grados. Durante la instalación, es fundamental integrar correctamente la base del tapajuntas con la cubierta del tejado. El tapajuntas debe adherirse con EPDM o instalarse mediante soldadura con betún, según el tipo de cubierta. Solo de esta forma se consigue una unión completamente estanca entre el tapajuntas y el tejado.

Disponible directamente en Chimeneas Online

Este kit de paso de tejado Premium de acero inoxidable Ø80 mm con tapajuntas de aluminio para tejado inclinado está disponible directamente en stock en Chimeneas Online. Si tiene dudas sobre el kit adecuado, el diámetro correcto o la instalación, puede ponerse en contacto con nosotros para recibir asesoramiento personalizado.
